    • Gr-Perfil, gerador de perfis no AutoCAD© 2000 ou superior

    Para utilizar este aplicativo, você deverá criar um arquivo de texto no formato ASCII, com extensão .PTS. Você poderá utilizar qualquer editor de textos ASCII, mas o aplicativo fornece um programa específico para a digitação já na formatação requerida pelo aplicativo, além de oferecer outras funcionalidades, entre as quais a correção de linhas de um modo mais amigável...

    Na barra de ferramentas do aplicativo existem 4 ícones:

    • O primeiro abre o editor de arquivos .PTS
    • O segundo abre o comando GPERFILPT, que captura todos os pontos existentes no MODEL SPACE de seu desenho e salva suas coordenadas no arquivo C:\GPERFIL\PTS\TEMPORARIO.PTS
    • O terceiro que executa o comando GPERFIL para traçar o perfil e a poligonal
    • O quarto abre um arquivo de ajuda formato Windows©

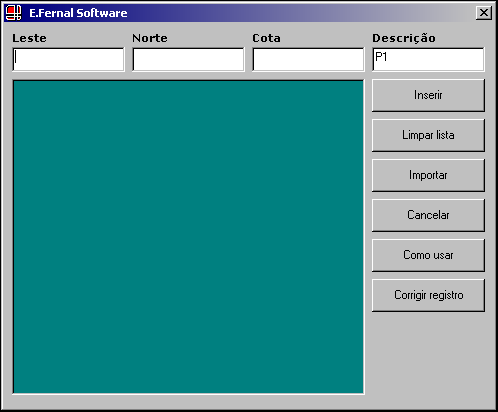

    Criando o arquivo .PTS com as coordenadas da poligonal

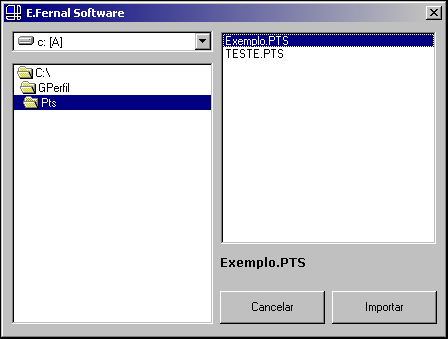

    Importando um arquivo .PTS com coordenadas de uma poligonal




      Neste quadro de diálogo você seleciona um arquivo .PTS já existente, para modificar registros ou mesmo inserir novas coordenadas. Ele irá aparecer ao clique sobre o botão 'Importar' do quadro anterior...
      Assinale o nome do arquivo e clique sobre o botão 'Importar'.

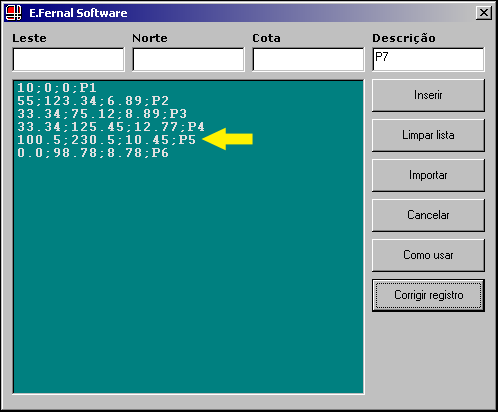

    O arquivo importado na lista do quadro principal



      Importado o arquivo, seu conteúdo irá ser lançado na lista do quadro de diálogo principal do arquivo GPerfil.exe. Observe a linha assinalada pela seta amarela. Iremos alterar seus valores: para isto, clique sobre esta linha e, em seguida, clique sobre o botão 'Corrigir registro'. Este quadro de diálogo será escondido e aparecerá o quadro de modificação, como se poderá ver na imagem seguinte...

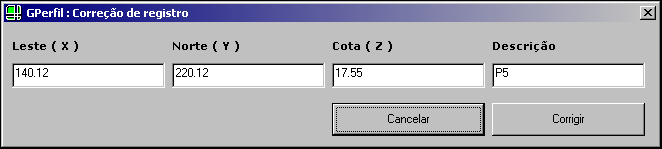

    Modificando o registro selecionado





      O registro selecionado foi desmembrado e colocado em caixas de edição, para que você possa alterá-lo mais facilmente. Você pode usar vírgula ou ponto como separador decimal, pois a rotina faz a conversão para ponto automaticamente, pois este é o formato exigido pela rotina a ser utilizada no AutoCAD© 2000 ou superior...




























    Gr-Perfil, gerador de perfis...


    Este aplicativo foi desenvolvido por Eduardo Fernal , arquiteto.

    http://www.gr-acad.com.br






































    Versão




    Esta é a versão 1.0 do aplicativo GR-PERFIL, tendo sido compilada em 12/10/2004.
    Direitos autorais reservados



































































    Como adquirir seu aplicativo Gr-Perfil

  • Existem dois modos de adquirir o aplicativo Gr_Perfil : versão gratuita e/ou versão registrada

  • Versão gratuita
      • Para conseguir a versão gratuita, você deve efetuar o download do arquivo GPerfil.exe , clicando sobre o link existente nesta mesma página. Você poderá instalar o aplicativo em quantas máquinas desejar, bem como distribui-lo para terceiros. Entretanto, esta versão limita o número de vértices da poligonal em 8 pontos, além de emitir sempre uma mensagem de autoria do aplicativo.

      Clique aqui para efetuar o download da versao gratuita...

  • Versão registrada
      • A versão registrada é fornecida com hard-lock, que plugado em seu computador habilitará o funcionamento do aplicativo. O adquirente receberá um cd de instalação, para o caso se ser necessário reinstalar o Gr-Perfil. Também poderá instalar o aplicativo em quantos computadores desejar, mas deverá sempre colocar o hard-lock no momento em que estiver usando o Gr-Perfil.
      Para adquirir esta versão, entre em contato com o autor através do email
      efernal@gmail.com       ou entre no site http://www.gr-acad.com.br

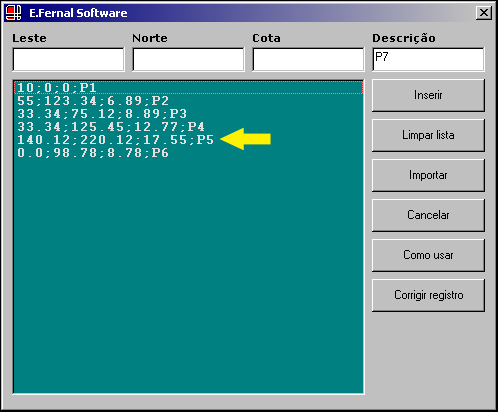

    O registro já corrigido

    • Podemos ver o registro já corrigido lançado na mesma posição. Você pode continuar editando ou então salvar e encerrar esta etapa...

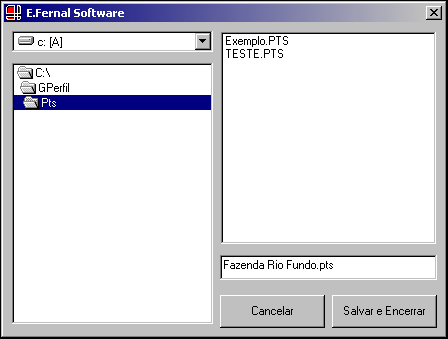

    Salvando o arquivo digitado

    • Para salvar, uma vez que a lista contenha registros de coordenadas, clique no botão ' Salvar e encerrar' no quadro de diálogo principal. Aparecerá este quadro de diálogo, no qual você fornecerá o path e nome do arquivo a ser criado. Caso você opte por escolher um arquivo já existente, o programa solicitará a confirmação antes de sobregravar...

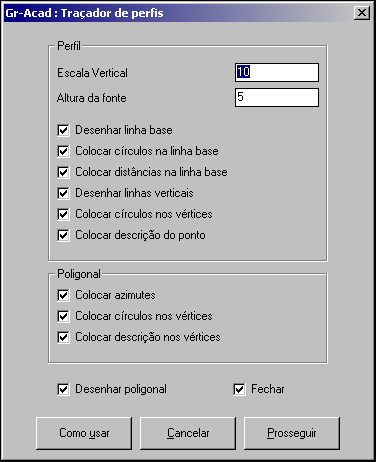

    Configurando os parâmetros de desenho do perfil

    • Uma vez que você tenha arquivos .PTS formatados adequadamente para a rotina de geração de perfis, acione o comando GRPERFIL no AutoCAD©2000 ou superior. Aparecerá este quadro, no qual você assinale os elementos gráficos desejados para o seu desenho. Clique o botão 'Prosseguir' e aparecerá o quadro de seleção de arquivo .PTS, no qual você deverá selecionar o arquivo de dados.

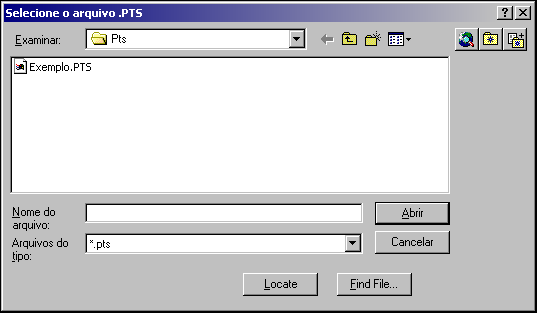

    Selecionando o arquivo .PTS

    • Neste quadro você deverá selecionar o arquivo .PTS contendo os dados da poligonal...

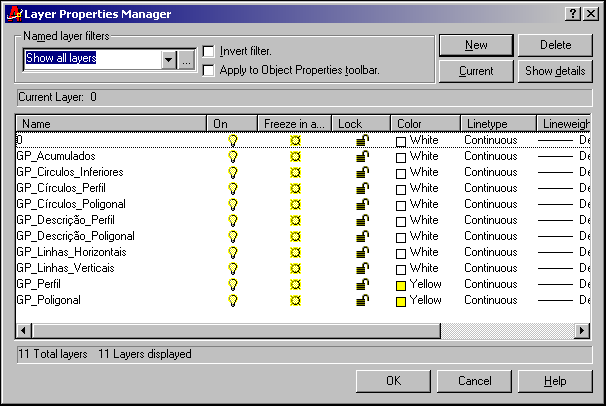

    Camadas e estilo de texto

    • As camadas mostradas neste quadro serão criadas pela rotina, se não existirem. Você deverá ajustar as cores a seu gosto...

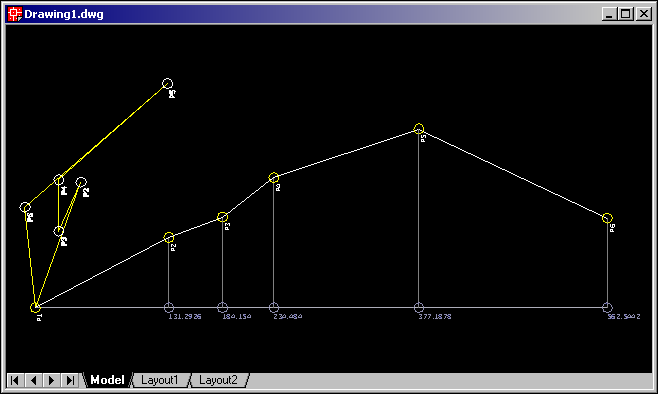

    Um perfil gerado pelo aplicativo

    • Este perfil foi gerado a partir do arquivo C:\GPerfil\Pts\Exemplo.pts, cujos dados podem ser vistos nesta pagina. Clique aqui para ver as coordenadas...
















    O arquivo de ajuda do aplicativo...

    • Clicando no botão 'Como usar' dos quadros de diálogo do aplicativo lançará o arquivo de ajuda que reproduz todos estes quadros...































    Capturando pontos em seu desenho...

    • Caso seu arquivo .dwg já tenha os pontos lançados, você poderá gerar o arquivo C:\GPERFIL\PTS\TEMPORARIO.PTS. Este arquivo será o resultado da captura dos pontos existentes que estejam no MODEL SPACE de seu desenho, e a ordem de captura será pela ordem de sua criação. Todos os pontos serão capturados. Caso algum deles não deva fazer parte do perfil, você deverá utilizar a rotina GPERFILDATA, importando e editando o mesmo, antes da geração do arquivo (poderá também usar qualquer editor de textos, por exemplo o Notepad.exe).
