Cabeamento em postes existentes

O comando CABEA permite selecionar os primeiro e último postes sobre o perfil. A rotina irá buscar todos os postes existentes entre estes dois, e traçará de uma só vez o cabo especificado, tal como mostrado nas imagens seguintes... O comando inicia-se com o quadro de especificação....
	Texto de ajuda do quadro de diálogo:

	Esta rotina permite o cálculo mecânico de cabos diversos.
	Este cálculo é feito de acordo com as fórmulas

		y = h + [ x² / 2h ]

		f = ( a² . p ) / ( 8 . T )

		l = a + [ ( a² . p² ) / ( 24 . T² ) ]

	Vide 	"REDES ELÉCTRICAS", editora Gustavo Gili, Barcelona, 1978
     		Autor : GAUDENCIO ZOPPETTI JÚDEZ

	A curva resultante será uma parábola, com x crescendo em
		valores próximos de 5 metros.

	A escala vertical será 10.0 maior que a escala horizontal.

	Para copiar a parábola abaixo do cabo, informe um valor maior
		que zero para a distância entre as duas curvas. Se d <= 0 ou
		se a opção for para Arrancamento, a cópia não será feita.

	Este é o arquivo de ajuda C:\E-RURAL\RES\HLP.txt

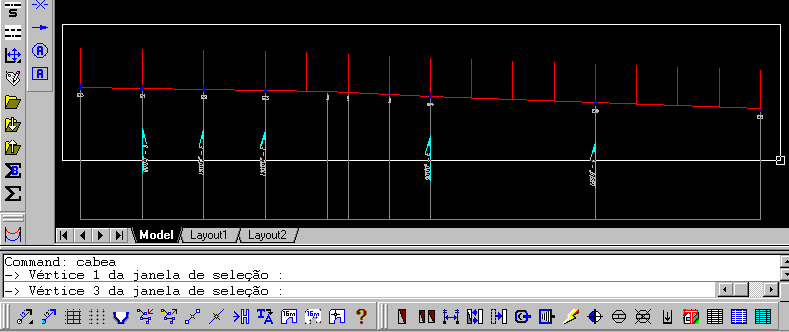

Em seguida, o comando solicita a seleção dos postes a considerar, que deverá ser feita por uma seleção tipo WINDOW ou CROSSING:

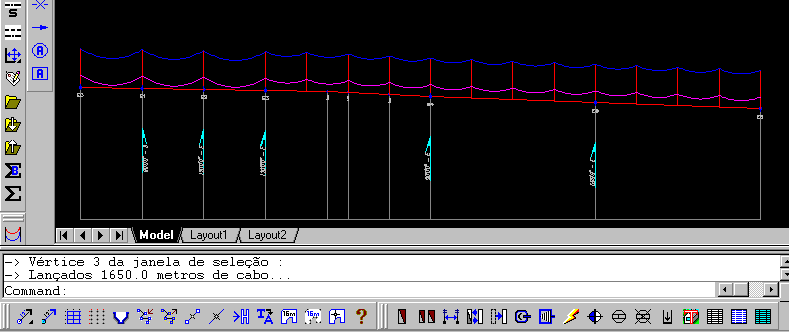

E o resultado é a figura abaixo :
