Cabeamento a partir de um poste

Comando COPMAX : A partir de um poste existente e selecionado no perfil, este comando insere outro à direita deste, com a distância informada no campo 'Distância ideal entre postes' do quadro de diálogo da figura abaixo. Clicado 'Prosseguir', insere o poste e traça o cabo especificado.

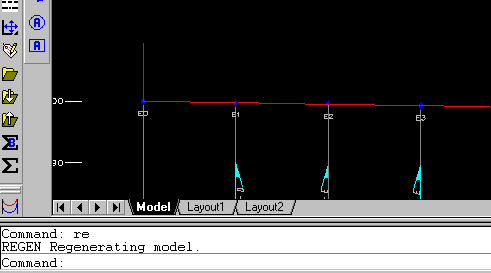

A situação inicial, com o perfil e o primeiro poste lançado sobre o mesmo...

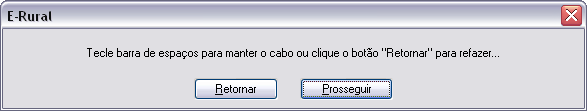

Selecionado este poste, a rotina lança o seguinte, na distância informada, traçando o cabo, e apresenta o quadro de diálogo seguinte... Caso o vão especificado tenha sido excessivo, clique sobre o botão 'Retornar' para que a distância seja diminuida e cabo recalculado...

Como no quadro principal foi assinalada a opção 'Avisar sobre nova distância' o quadro a seguir é mostrado. Nela você pode alterar a distância entre o poste atual e o que virá a seguir...

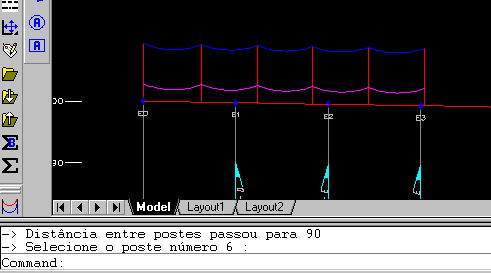

Após várias rodadas, o resultado será o desenho abaixo: os cabos inseridos automaticamente...
