ZXP
O comando ZXP

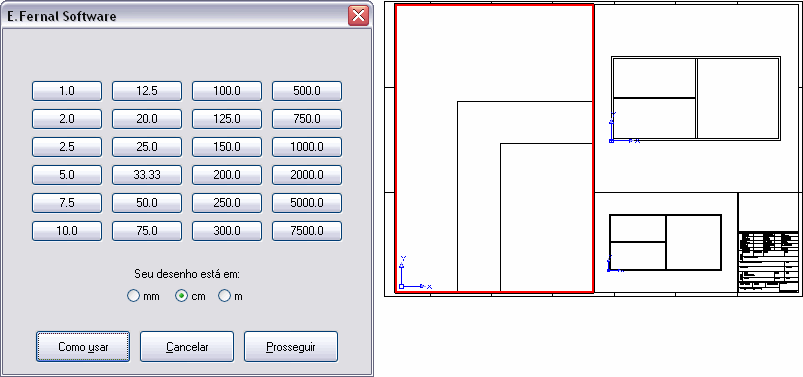

Figura 1:
Esta rotina foi desenvolvida para desmitificar o uso do Paper Space. Utilize em conjunto com a rotina PREFEITURAS, que insere blocos desenhados em mm, nas escalas X=1 e Y=1. Crie suas 'VIEWPORTS' e em seguida, utilize este comando para ajustar o desenho no tamanho correto, sem ter que se preocupar com a escala XP do desenho. A rotina só irá funcionar no ambiente de Paper Space (Layout) e, neste, estando uma ViewPort ativa. Caso contrário, a rotina emitirá mensagens informando porque não pôde se completar. No exemplo abaixo vemos um formato inserido com o comando PREFEITURAS. Neste formato foram abertas 3 ViewPorts, estando ativa a primeira. A rotina ZXP, acionada, apresenta o quadro de diálogo como visto à esquerda da figura 1. Informamos se o desenho está em mm, cm ou metros e, em seguida, clicamos sobre o botão que indica a escala desejada para esta janela (figura 2). O resultado pode ser visto na figura 3.

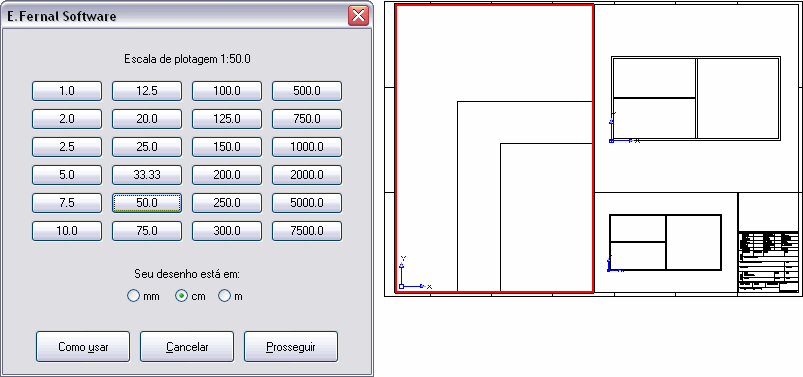

Figura 2:

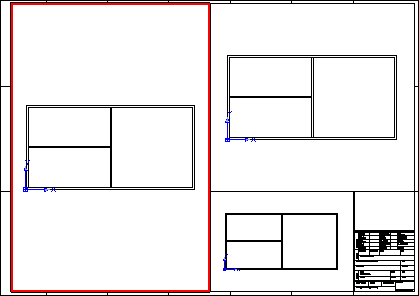

Figura 3:
