LOTE
O comando LOTE

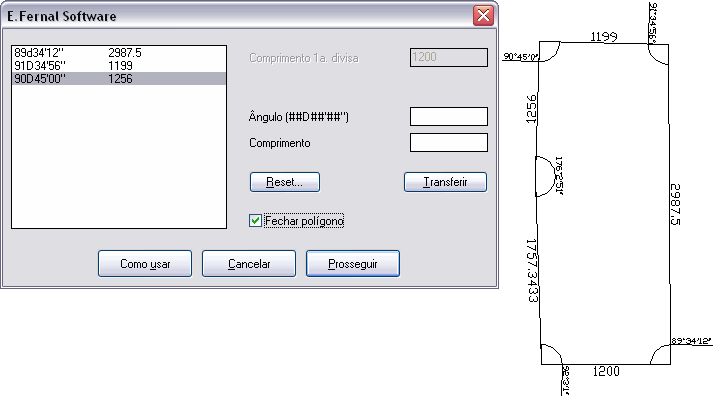

Esta rotina desenha um lote (terreno) a partir do fornecimento dos ângulos internos e comprimentos de suas divisas.
Os ângulos devem ser fornecidos sempre no formato GMS do AutoCAD©.
Para fechar o polígono, assinale o toggle "Fechar".
Para entrar com dados, digite o ângulo e o comprimento, em seguida clique sobre o botão "Transferir" para entrar com estes dados na lista...
Importante : O comprimento inicial refere-se ao comprimento da 1a. divisa...
Formato aceitos para os ângulos (# = algarismo)
#D##'##"
##D##'##"
###D##'##"
#D#'##"
##D#'##"
###D#'##"
#D##'#"
##D##'#"
###D##'#"
#D#'#"
##D#'#"
###D#'#"
A letra D pode ser minúscula...
