    • Gr_Linear, quantificador volumétrico

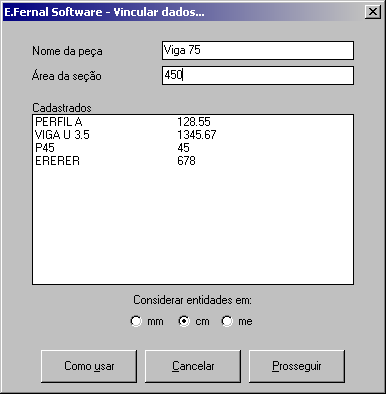

    Entrando com dados : Nome e Área da seção




























    Cadastrando os últimos dados

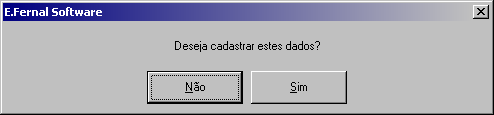

      Este é o quadro de diálogo no qual você define se deseja ou não salvar dados em arquivo externo, para que em uma próxima chamada à rotina os mesmos estejam na lista, evitando assim a necessidade de digitação.

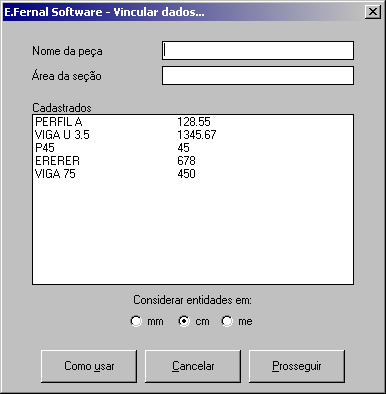

      Observe que os dados anteriores já estão presentes nesta nova chamada da rotina Grl-Vinc.



      Neste caso, após entrar com os dados no quadro anterior, selecionamos as entidades acima, representando objetos 3d quaisquer, com áreas de seções e nomes para as peças conforme informado no quadro de diálogo.






























    Enviando os dados para um arquivo .txt



      O comando GRL-TXT procura em todo o desenho pelas entidades nas quais foram inseridos dados,
      pela rotina GRL-VINC. As entidades válidas são : LINE, ARC, CIRCLE, POLYLINE e LWPOLYNE.
      Nas POLYLINE são aceitas polilinhas abertas ou fechadas, bem como 3dpoly. Nas LWPOLYLINE

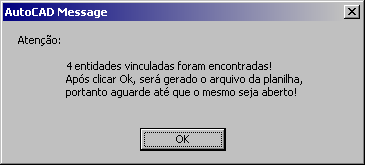

      são aceitas polilinhas abertas ou fechadas. Encontradas estas entidades, a rotina informa sua
      quantidade e, após o usuário pressionar Ok no quadro de mensagem padrão do AutoCAD®, a
      quantificação será iniciada.

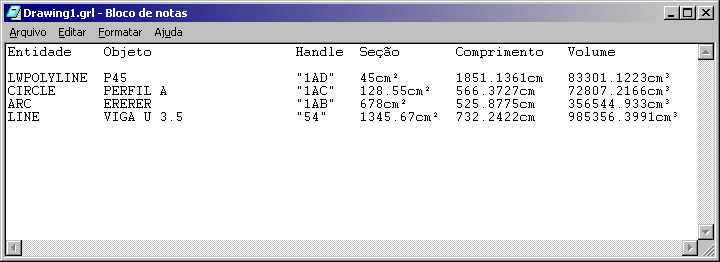

      Encerrada a quantificação, o arquivo .txt gerado será aberto no NotePad.exe® para leitura.
      Este arquivo terá o mesmo nome do arquivo .dwg, porém sua extensão será .GRL, e será  gravado
      na mesma pasta do arquivo na qual reside o arquivo .dwg.

































    Desenhando a planilha no AutoCAD®

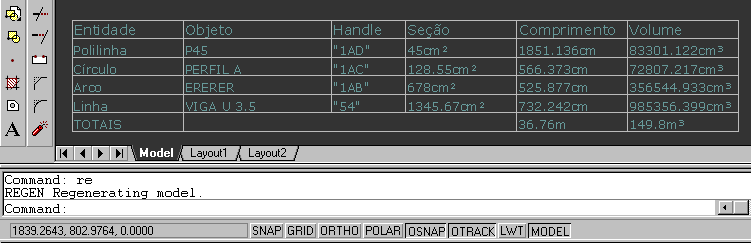

      Você pode optar por desenhar a planilha de volumes no próprio desenho, como no exemplo acima...



























    Gr_Linear, quantificador de volumes...


    Este aplicativo foi desenvolvido por Eduardo Fernal , arquiteto.

    http://www.gr-acad.com.br






































    Versão




    Esta é a versão 1.0 do aplicativo GR_LINEAR, tendo sido compilada em 30/08/2004.
    Direitos autorais reservados



































































    Como registrar seu aplicativo Gr_Linear

  • Existem dois modos de adquirir o aplicativo Gr_Linear : registro precário e/ou registro definitivo

  • Registro precário
      • O registro precário é feito mediante a inserção de uma contra-senha, gerada quando da instalação do aplicativo.
      O valor de aquisição desta contra-senha é o valor equivalente a 20 dolares americanos, com base na cotação desta moeda no dia da aquisição. Caso o computador do usuário necessite de formatação ou em caso de troca de computador ou se por qualquer outro motivo seja necessário o fornecimento de nova contra-senha, novo valor deverá ser pago.
  • Registro definitivo
      • O registro definitivo é feito através da aquisição do hard-lock do aplicativo, que plugado em seu computador habilitará o funcionamento do aplicativo. O adquirente receberá um cd de instalação, para o caso se ser necessário reinstalar o Gr_Linear. O adquirente poderá instalar o aplicativo em quantos computadores desejar, mas deverá sempre colocar o hard-lock na máquina
      em que deseja usar o Gr_Linear. Para adquirir uma licença, em qualquer um dos modos permitidos, entre em contato com o autor através do email efernal@gmail.com ou entre no site
      http://www.gr-acad.com.br
