Demonstração de duas rotinas do GR_ARQUI©
Como abrir, automaticamente, portas e/ou janelas em paredes e identificá-las...

Demonstração de rotinas do GR_ARQUI
Abriremos uma porta na parede horizontal...
em seguida, na face externa.
Para isto, primeiro clicamos na face interna e,
Agora clicamos ao lado onde desejamos a abertura.

  1. Acione o comando PORTA e clique sobre a face da varredura da porta.
  2. Agora clique sobre a face oposta.
  3. Clique um ponto qualquer, mais próximo do lado da porta.

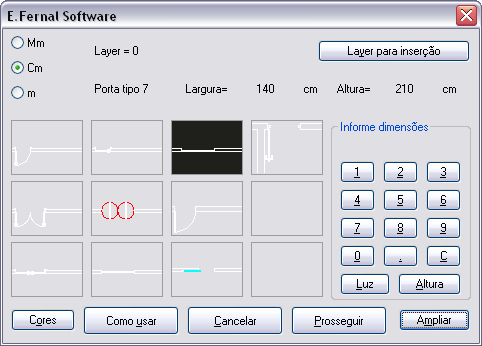

    O quadro de diálogo da imagem abaixo irá aparecer imediatamente.
    Confirme ou modifique as dimensões da porta. Como você pode ver,
    existem diversas alternativas para o modêlo da porta. Uma vez escolhidas,
    elas são salvas em um arquivo de configuração. Desta maneira, você só necessitará fazer isto uma vez.
Neste quadro definimos os parâmetros da porta.
A porta é automaticamente inserida!
Chamamos o comando IPORTA e o texto é colocado.

  1. Clicamos Ok e a porta é automaticamente desenhada, com todos os elementos desejados.
  2. Você não necessita usar trim, alterar camada, etc., uma vez que estes parâmetros já foram previamente definidos.
  3. Depois de desenhadas todas as portas, acione o comando IPORTA do GR_ARQUI. Ele irá cotar todas elas: no exemplo, foi inserido o texto 70x210, que foram as dimensões informadas no quadro de diálogo.

    Caso você deseje outro tipo de notação, acione o comando SUBSTIT do GR_ARQUI. Ele irá fazer aparecer o quadro de diálogo da figura abaixo. Defina os elementos, as dimensões existentes, o código desejado e tecle Ok. O resultado será a transformação do texto da imagem 5 para o símbolo da imagem 6.

Para trocar o tipo de texto, usamos o comando SUBSTIT
Este texto será substituido
automaticamente por este!


Agora vamos abrir uma janela com o comando JANELA1 do GR_ARQUI

Para inserir uma janela,
o procedimento é idêntico.
Depois de clicadas as faces das paredes,
entramos com as dimensões e ela é inserida!
Usamos o comando IJANELA para entrar com o texto...
Para abrir uma janela, clicamos nas linhas que representam as faces da parede. Aparece o quadro de diálogo, onde especificamos as dimensões desejadas. Clicamos Ok e a janela é imediatamente desenhada, nos parâmetros definidos pelo quadro de diálogo. Depois de desenhar todas as janelas, emitimos o comando IJANELA do GR_ARQUI e são escritos os textos com as dimensões das mesmas. Se desejarmos alterar a notação, procedemos como no caso das portas, emitindo o comando SUBSTIT do GR_ARQUI.

Novamente o comando SUBSTIT      pode ser usado para mudar o tipo de texto.

Uma vez informadas as alterações desejadas, clicamos Ok e os textos são transformados.
Como estas, existem no GR_ARQUI muitas outras rotinas parametrizadas que melhoram sua perfomance, uniformizam o estilo de desenho em seu escritório, quaisquer que seja o operador do AutoCAD© R14/2000/2002/2004/2006 .
