Nesta página mostramos as rotinas para colocação de DONUTS do GR_ACAD.

---

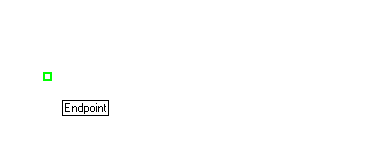

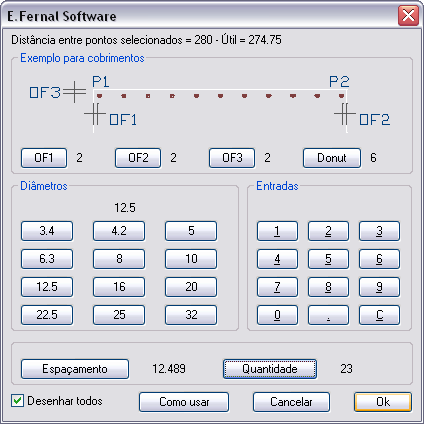

Para inserir donuts distribuidos entre dois pontos quaisquer, acionamos o comando NDON1 do GR_ACAD, após clicar estes dois pontos referenciais e informar o lado no qual se deseja colocar os mesmos. Isto feito, aparece o quadro de diálogo abaixo, onde definimos ou o espaçamento ou a quantidade (um valor calcula o outro). Setamos os valores para os offsets, bem como o diâmetro dos donuts. Estes valores ficam como DEFAULT, assim só precisamos fazer isto uma vez. Observe que no quadro é informada a distância entre os pontos referenciais clicados, bem como a distância "útil entre os mesmos.

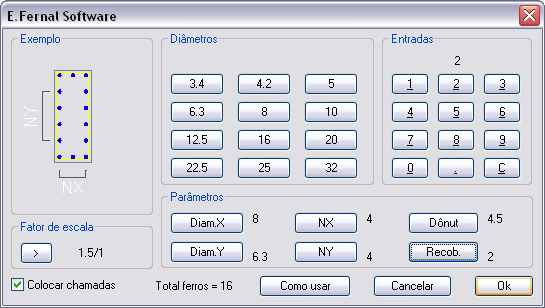

Para inserir donuts dentro de um retângulo (que tanto pode ser uma viga ou um pilar), utilizamos o comando NDON do GR_ACAD. Informamos os parâmetros através do quadro de diálogo, e clicando os vértices inferior esquerdo e superior direito do retângulo. Este comando já insere uma polilinha representando o estribo. Você não tem que digitar nada, basta clicar os botões do quadro!

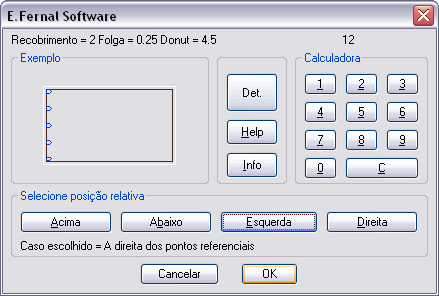

Este último exemplo mostra como colocar somente donuts, informando a quantidade e escolhendo o lado referencial através deste quadro de diálogo. Esta rotina só é válida para linhas horizontais ou verticais, ao contrário do 1o.exemplo.

---
